Artnr: 8005155

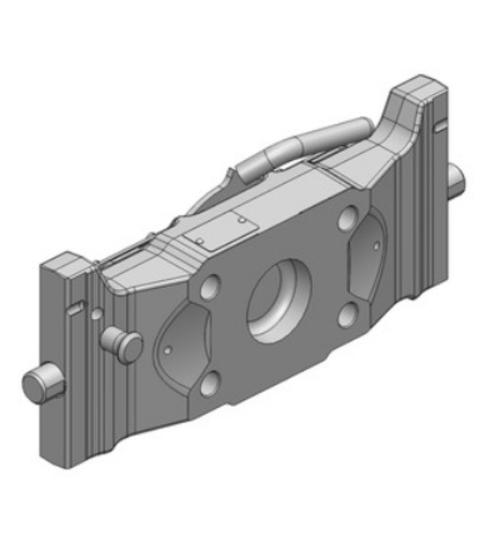

Walterscheid® Innenteil IN2000/389NB - 8005155
- Teschnische Daten
Verbindungstyp: automatisch, Kuppelbolzen ballig
Modell: IN2000/389NB
Stützlast (daN): 2000
Schienenweite: W=389/32/25 mm
D-Wert (kN): 94,1 | 120,5
Norm DIN/ISO: DIN 11026 (ISO 5692-2) | DIN 11043 | DIN 74054 (ISO 8755) | DIN 9678 (ISO 5692-1)
ABG-Nummer: F4265
Genehmigung: e1 0088 | e1 00152 | E1 0008
AP Code: A-S-C-RC1-DH-0/0-1-2-3-6
A (mm): 389
B (mm): 32
C (mm): 25
D (mm): 37
AP-Code: A-S-C-RC1-DH-0/0-1-2-3-6
Datenblatt: 1.02.015
Farbe: Schwarz
Bei diesem Produkt handelt es sich um eine automatische Anhängekupplung. Hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches entspricht sie DIN 11028, RREG 2009/144/EG, VO (EU) 2015/208, UN ECE R147 und Klasse c40. Die Kupplung enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschlossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=37 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Die automatische Anhängekupplung wird nur eingebaut in ein höhenverstellbares Innenteil angeboten und kann ausschließlich in schnellhöhenverstellbaren Anhängeböcken betrieben werden. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.
- Produktvorteile
Schnellhöhenverstellbar
Aus geschmiedetem Werkstoff
Kuppelbolzen 360 Grad frei drehbar
