Adapterplatten

Artnr: 39389

Scharmüller Adapterplatte für Anhägekupplungen, Zugkugeln und Piton.

• Schienenbreite (A) : 295mm / Halblochrastung
• Plattenhöhe 120mm mit Scharmüller -Rastung
• 25,2mm Nut
• Rastbolzen 25mm mittig

• Lochbild 140mm x 80mm
• Gewindebohrung M16

Artnr: 39635

Scharmüller Adapterplatte für Anhägekupplungen, Zugkugeln und Piton

• Schienenbreite (A) = 311mm
• Plattenhöhe = 160mm
• Scharmüller = 30mm Nut / 22er Bolzen

• Rastbolzen = mittig

• Lochbild = 140mm x 80mm
• Gewindebohrung = M20
• 8 Bohrungen / 2 Anbaumöglichkeiten der Flanschplatte
• Stützlast 2000 Kg

Artnr: 39396

Adapterplatte Scharmüller

• Schienenbreite (A) : 322mm
• 30er Nutstärke || 22er Rastbolzen mittig

• Plattenhöhe 120mm
• Lochbild 140mm x 80mm
• Gewindebohrung M16

Für diverse Traktor Hersteller und Modelle!!

Artnr: 39388

Adapterplatte Scharmüller

• Schienenbreite (A) : 325mm
• 26er Nutstärke || 25er Rastbolzen Halblochrastung

• Plattenhöhe 130mm mit Scharmüller- Rastung
• Lochbild 140mm x 80mm
• Gewindebohrung M16

Für diverse Traktor Hersteller und Modelle!!

Artnr: 39431

Adapterplatte Scharmüller W325

• Schienenbreite (A) = 325mm
• 26er Nutstärke || 25er Rastbolzen Halblochrastung

• Plattenhöhe = 120mm, 8 Bohrungen mit Scharmüller- Rastung
• Lochbild = 140mm x 80mm

• Gewindebohrung = M20

• Scharmüller Typ = 057325.33


Für diverse Traktoren-Hersteller und -Modelle.

Artnr: 39398

Adapterplatte Scharmüller

• Schienenbreite (A) : 330mm
• 32er Nutstärke || 25er Rastbolzen mittig

• Plattenhöhe 120mm
• Lochbild 140mm x 80mm
• Gewindebohrung M20

Für diverse Traktor Hersteller und Modelle!!

Artnr: 39626

Adapterplatte Scharmüller

• Schienenbreite (A) : 330mm
• 32er Nutstärke || 25er Rastbolzen mittig

• Plattenhöhe 150mm
• Lochbild 140mm x 80mm
• Gewindebohrung M20

Für diverse Traktor Hersteller und Modelle!!

Artnr: 39654

Adapterplatte Scharmüller

• Schienenbreite (A) : 330mm
• 30er Nutstärke || 22er Rastbolzen mittig

• Plattenhöhe 160mm
• Lochbild 140mm x 80mm
• Gewindebohrung M16

Für diverse Traktor Hersteller und Modelle!!

Artnr: 39601

Schraubensatz für Adapterplatte mit der Artikelnummer:

• 39537

Artnr: 7739042

Adapterplatte Scharmüller

• Schienenbreite: 390mm
• 32er Nutstärke || 25er Rastbolzen mittig

• Plattenhöhe 160mm
• Lochbild 140mm x 80mm
• Gewindebohrung M20
• D-Wert = 97,1kN
• Stützlast = 3000kg


Artnr: 11017424

Scharmüller Adapterplatte 220mm

• Bohrung = M16
• D-Wert = 89,3kN
• Führungsbreite = 30mm
• Schienenbreite = 220mm
• Lochbild = 140x80mm
• Plattenhöhe = 120mm
• Ø Rastbolzen = 22mm

Artnr: 3243260

Scharmüller Anschraubplatte K50

• Bohrung = 16mm

• Gewinde = 4xM16 / 4x20mm

• Lochbild = 140x80mm

• Lochbild Kugelflansch = 90

• Anzahl Bohrungen = 8

• Farbe = Schwarz


Artnr: 6893729352

Adapterplatte Scharmülle, Typ 373116

• Schienenbreite: 293mm
• 30er Nutstärke || 22er Rastbolzen mittig

• Plattenhöhe 160mm
• Lochbild 140mm x 80mm
• Gewindebohrung M20
• Max. Zul. D-Wert = 89,3kN

• Max. Zul. Stützlast = 2000kg


Für diverse Traktorenhersteller und -modelle.

Artnr: 689103242390

Scharmüller Anschraubplatte PKW-50, Typ 324324

• Bohrbild = 83x56mm

• Bohrbild Von-Auf = 140x80 auf 83x56

• Bohrung / Gewinde = M10 / M20

Artnr: 689103226460

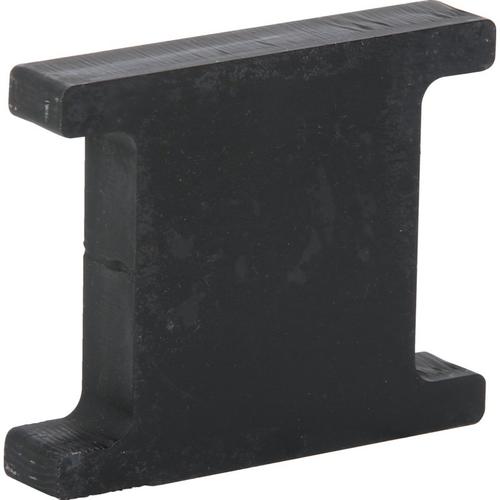

Scharmüller Distanzplatte

• Abmessungen = 110 x 90 x 20mm


Artnr: 689201061580

Scharmüller Schraube für Adapterplatte

• Ausführung = M20x40 DIN 933 10.9 flZnnc

Artnr: 693724143

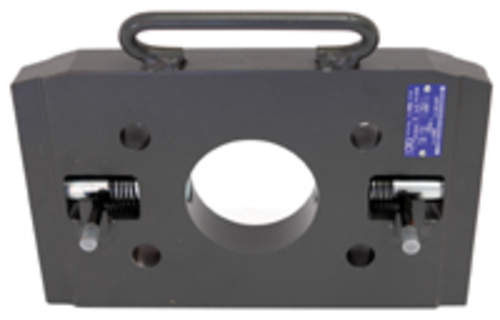

Adapterplatte Scharmüller, höhenverstellbar mit Handgriff

• Anzahl Löcher = 4

• Bohrung / Gewinde = M20

• Lochbild = 140 x 80mm
• Plattenhöhe = 120mm

• D-Wert = 83,9kN
• Stützlast = 2000kg / 2t
• Farbe = AGCO-Grau

• Einbaumaß Fendt = 241/22/30
