Beschreibung
Steuergerät / Zusatzsteuergerät (04358546)
- Typ: SD80
- Ausführung: schiebergedichtet EW/DW umschaltbar
- mit Schwimmstellung
- max. Betriebsdruck: 220 bar
- Nenndurchfluss: max. 60l/min.
- Anzugsdrehmoment: 30 Nm
- Anschlüsse: M18 x 1,5
- Maße: 130 x 240 x 45mm

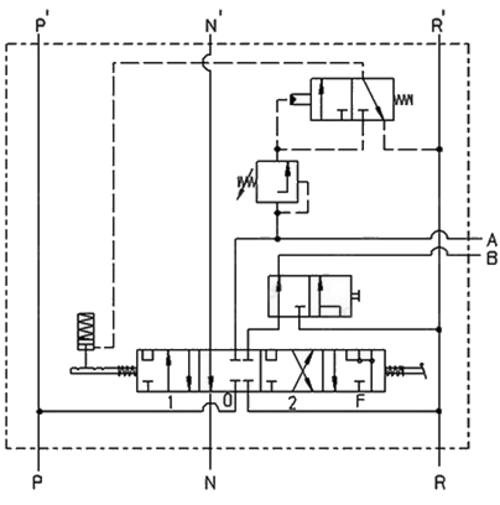

Das Zusatzsteuergerät ist ein Vierstellungsgerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Pos.- Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist und bei 180 bar entriegelt. Schaltet man über die Senkenposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander zum Rücklauf verbunden). Die Pos. Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkstellung benutzt werden. Das Zusatzsteuergerät ist von doppeltwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich.
passend für Deutz
- Serie: 07C
2807C, 3607C, 4007C, 4507C, 4807C, 5207C, 6007C, 6207C, 6507C, 6807C, 6907C, 7007C, 7207C, 7807C
- Serie: Agroprima
Agroprima 4.31, Agroprima 4.51, Agroprima 4.56, Agroprima 6.06, Agroprima 6.16
- Serie: Agroxtra
Agroxtra 3.57, Agroxtra 4.07, Agroxtra 4.17, Agroxtra 4.47, Agroxtra 4.57, Agroxtra 6.07, Agroxtra 6.17
- Serie: C
4507C, 4807C, 5207C, 6007C, 6207C, 6507C, 6807C, 6907C, 7007C, 7207C, 7807C
- Serie: DX
DX 80, DX 85, DX 86, DX 90, DX 92, DX 110, DX 120, DX 145, DX 160
- Serie: DX3
DX3.10, DX3.30, DX3.50, DX3.60, DX3.65, DX3.70, DX3.80, DX3.90
- Serie: DX4
DX4.10, DX4.30, DX4.50, DX4.70
- Serie: DX6
DX6.05, DX6.10, DX6.30, DXDX6.50
- Serie: DX7
DX7.10
- Serie: Hopfen
Hopfen DX4.17, Hopfen DX4.57
