Beschreibung
Walterscheid® Flanschkupplung KU2000NB-5 - 8003291
- Technische Daten
Modell: KU2000NB-5
Verbindungstyp: automatisch, Kuppelbolzen ballig
Flanschmaß: HD=160x100/21 mm
Stützlast (daN): 2000 | 2500 | 2800
D-Wert (kN): 92,0 | 100
Norm DIN/ISO: DIN 11026 (ISO 5692-2) | DIN 11043 | DIN 74054 (ISO 8755) | DIN 9678 (ISO 5692-1)
ABG-Nummer: M9619
Genehmigung: e1 0533 I e1 00430
AP Code: A-F-C-RC0-DH-0

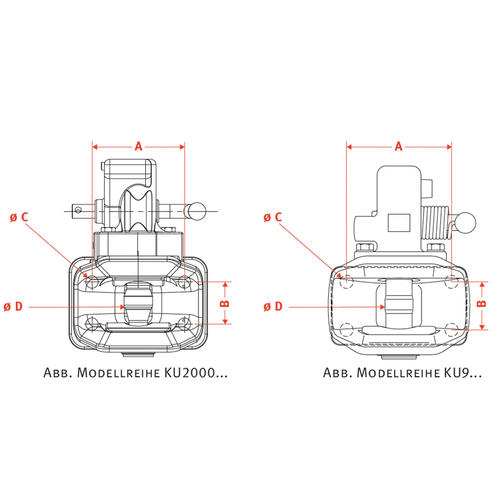

A (mm): 160
B (mm): 100
C (mm): 21
D (mm): 37
AP-Code: A-F-C-RC0-DH-0
Datenblatt: 1.03.010
Farbe: Schwarz
Bei diesem Produkt handelt es sich um eine selbsttätige Anhängekupplung und entspricht hinsichtlich der Fangmaulabmessungen und des Verwendungsbereiches DIN 11028, RREG 2009/144/EG, VO (EU) 2015/208, UN ECE R147 und Klasse c40. Sie enthält konstruktiv das Hebelauslösesystem, d. h. Auslösen des Kuppelvorgangs durch Einfahren einer Zugöse in das Fangmaul und Zurückdrücken des Auslösehebels. Die Kupplung befindet sich bei Normalstellung in geschossener und gesicherter Stellung. In dieser Ausführung besitzt sie einen balligen Kuppelbolzen D=37 mm und ist um 360° schwenkbar, das dazu erforderliche Drehmomente beträgt 100 bis 150 Nm. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern.

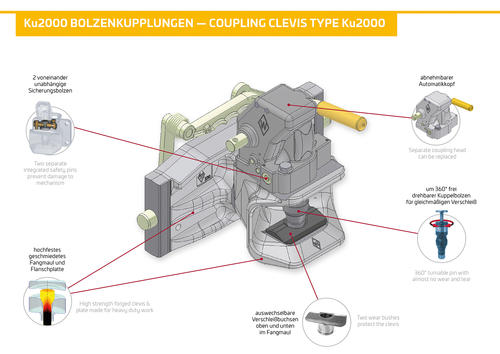

- Produktvorteile
Geschmiedeter Anschlussflansch
Kuppelbolzen 360 Grad frei drehbar
